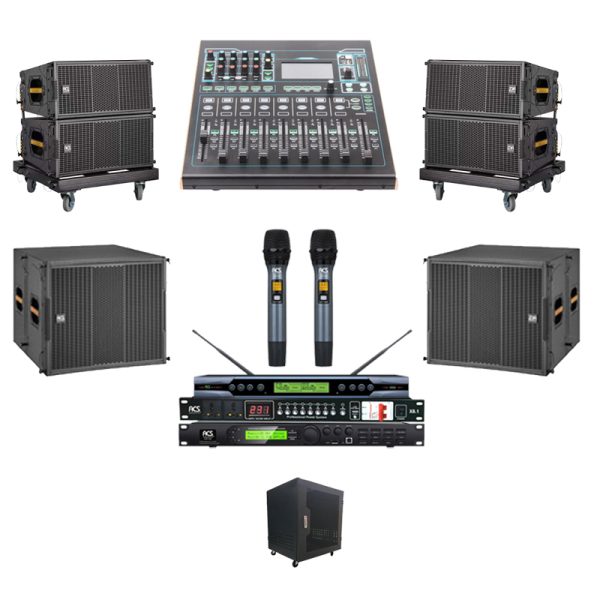

Lắp Đặt Loa Array Active Cho Quán Cafe Acoustic

Lắp Đặt Loa Array Active Cho Quán Cafe Acoustic

1. Loa line array active ACS TP-210P

– Thông số LF và HF
LF:2×10″ Ferrite
HF: 1X3″ Ferrite
– Đáp ứng tần số: 78Hz~20kHz (±3dB)
– Công suất định mức: 600W
– Công suất tối đa: 2400W
– Trở kháng định mức: 8Ω
– Mức áp suất âm thanh tối đa: 127dB
– Độ nhạy: 100dB (1m/1w)
– Góc phủ âm: 110°H×10°V
– Kết nối: NEUTRIK NL4MP×2 HF:2+2- LF:1+1-
– Phần cứng treo: bộ phận treo bằng kim loại nhôm
– Kích thước (HxWxD): 300×610×490mm
– Trọng lượng: 28kg

2. Loa Sub line array active ACS TP-118SP

– Kiểu: Loa Sub siêu trầm đơn 18 inch
– Thông số bass: 1 x 18″
– Đáp ứng tần số: 40Hz～250Hz
– Công suất định mức: 600W
– Công suất cực đại: 2400W
– Độ nhạy: 96dB
– Trở kháng: 8Ω
– Áp suất âm thanh tối đa: 124dB
– Kết nối: NEUTRIK NL4MP×2 1+1-
– Kích thước tủ (HxWxD): 680*550*610 (mm)
– Trọng lượng: 44 kg

3. Micro không dây ACS GD V09

– Dải tần số: 640-690 MHz
– Chế độ điều chế: FM băng thông rộng
– Phạm vi điều chỉnh: 60 MHz
– Số lượng tần số: 200 điểm tần số
– Khoảng cách kênh: 200KHz
– Sai lệch tần số: trong khoảng ± 0,005%
– Phạm vi động: > 105dB
– Độ lệch tần số tối đa: ± 45KHz
– Phản hồi âm thanh: 40Hz-18KHz(±3dB)
– Tỷ lệ tín hiệu trên tạp âm toàn diện: > 110dB
– Độ méo toàn diện: 20,2%
– Nhiệt độ hoạt động: -25oC–+40oC
– Phạm vị thu sóng: 80m -100m
– Nguồn điện: 2 chiếc pin AA
– Tuổi thọ của pin: 10 giờ ở công suất bình thường, 12 giờ ở công suất thấp
– Full box gồm có: 2 micro không dây ( set được 200 tần số), 01 đầu thu, 2 chống lăn cho tay micro, 2 ăng ten, dây nguồn, dây đầu 6 ly sử dụng cho đầu thu

4. Mixer ACS RV-16

• 16 channel signal input (8-channel mic, 2 groups of stereo, 1 group of return, sound card /mp3+ optical fiber)
• Each input channel has built-in pressure limiter, high and low pass, 4-segment parameter equalization, time delay, channel sound and image balance adjustment
• MIC input adopts digital gain adjustment
• +48v phantom power supply (MIC channel is turned on and off independently)
• Input / output EQ on/off
• Stereo return input
• Fast copy function of channel parameters
• Each channel is equipped with multi-function menu, mute button and monitor button
• Each channel is equipped with electric pushers with a travel of 100mm, signal lights and peak lights (8 electric pushers and 1 Analog pusher)
• 8-channel signal output (stereo main output, 4-channel marshalling output, 2-channel auxiliary output)
• Processing of each output channel: high-low pass filtering, 13 segment parameter equalization, compressor, delay, phase
• Auxiliary output (before and after the pusher)
• Digital stereo recording function
• Double row 3-color 12 segment level indicator
• Built in sound card (MP3, Android, PC direct playback, recording)
• 4 quick scenario call modes and 12 scenario storage
• Storage and call of user parameters (can be managed on PC)
• Built in two independent DSP effectors
• 4.3 inch resistive touch screen
• FX pedal switch interface
• Optical fiber input and output
• Chinese and English switching display of multi operating system control software (IOS system, Android system, windows system)
• Support wired network port adjustment (or external router wireless adjustment)
• Parameter locking function
• Two layers of page turning, which simplifies the operation and is more convenient to use
• RS232 central control adjustment

5. Bộ quản lý nguồn điện ACS X8.1

– Cấu trúc Chia nguồn
– Khởi động tuần tự các ổ nguồn từ 1-8.
– Bảo vệ và tránh sốc điện.
– Điện áp đầu vào : AC 220V / 50-60Hz
– Số kênh chia : 8 kênh khởi động tuần tự phía sau, 1 kênh phụ phía trước
– Độ trễ : Thời gian: 0-999s
– Điện áp sử dụng : AC 220V 50/60Hz 30A
– Màn hình : Led hiển thị số “Vol” và “Ampe”
– Điện áp từng cổng ra : 15A
– Điện áp ra tổng : 30A

6. Tủ âm thanh 10U
